上圣告诉您如何选择合适的伸缩式导轨

来源:http://www.shining-sun.cn/ 时间:2019-08-27  浏览次数:载入中...
伸缩式导轨在工业安全环境中扮演着高负载与高坚固的角色。如果您需要使用伸缩式导轨,那您则需要考虑材料、延伸长度和负载平衡等因素,即如何选择合适的伸缩式导轨。

1、伸缩式导轨材料:

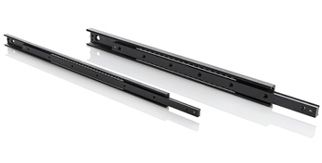

伸缩式导轨的选择
(1)冲压钢:冲压钢通常是很经济的选择,但不具备其他材料的耐振动和耐冲击性能。

(2)铝:虽然铝适合轻型低负载应用,但偏转超过其他材料。

(3)冷轧钢:冷轧钢是另一种未经过热处理的低成本选择。但是在重负载情况下,由于滚珠硬度高于导轨和滑块,跑道将产生蚀损和压痕。

(4)淬火冷轧钢:对于很坚固的设计,淬火冷轧滑块和滚道是值得信任的选择。尽管制造和组装成本很高,但该材料具有更高的坚固性和更少偏转。

2、伸缩式导轨延伸长度:

选择伸缩式导轨时,有三种行程:部分延伸、全延伸和过延伸。伸缩式导轨还具有双重或双行程配置,允许负载以两个方向移动同时保持相同闭合长度。

(1)部分延伸行程:指比闭合长度少50 到 65%的延伸长度。

(2)全延伸行程:指等于闭合长度的延伸长度。

(3)过延伸行程:指为闭合长度200%的延伸长度。


3、伸缩式导轨负载位置:

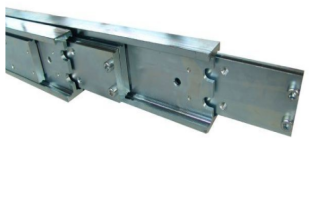

选择伸缩式导轨
另一个要考虑的重要因素是负载位置。负载重心应尽可能靠近移动件重心,从而在滚珠上均匀分布负载。由于负载计算通常假定正确分布负载,计算静态负载时必须使用安全系数 S。该系数考虑应用基本参数,在下面的公式中值在 1 到 3.5 之间: P/C ≤ 1/S
其中:P = 有效负载
C = 允许负载
S = 安全系数

为了安全与效率,需要从这三方面选择伸缩式导轨哦。上海上圣国际贸易有限公司是一家工贸一体的自动化和智能制造的核心零部件代理商和智能制造系统供应商,如果您对滚轮导轨感兴趣,欢迎咨询哦。
